- Leica RTC360
- 31 posiciones de escaneo
- 8 h en campo + 8 h en oficina
El encargo
Levantar con precisión un ático dúplex para proyectar su reforma, con documentación fiable de todas las estancias de las dos plantas.
Qué hicimos
- Escaneado láser 3D de todas las estancias, a 2 millones de puntos por segundo.
- Registro en oficina de las 31 posiciones de escaneo enlazadas.
- Modelo BIM del estado actual, representable con detalle hasta escala 1:50.
Qué se entregó
Documentación «as built» completa del inmueble: planos 2D de ambas plantas y cuatro secciones ortogonales, además de la maqueta digital 3D. El gemelo digital permitió entender el edificio al detalle antes de empezar a proyectar.

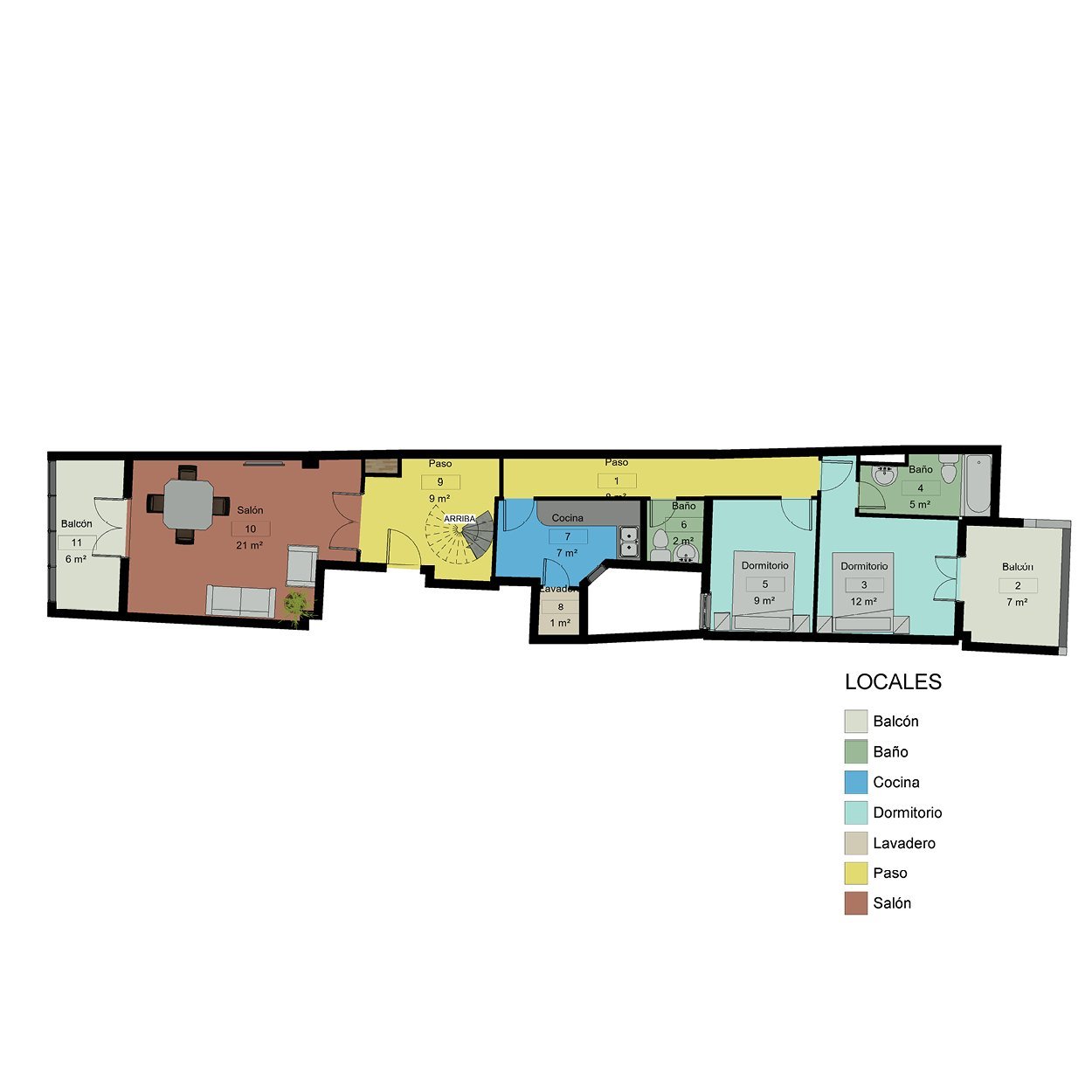

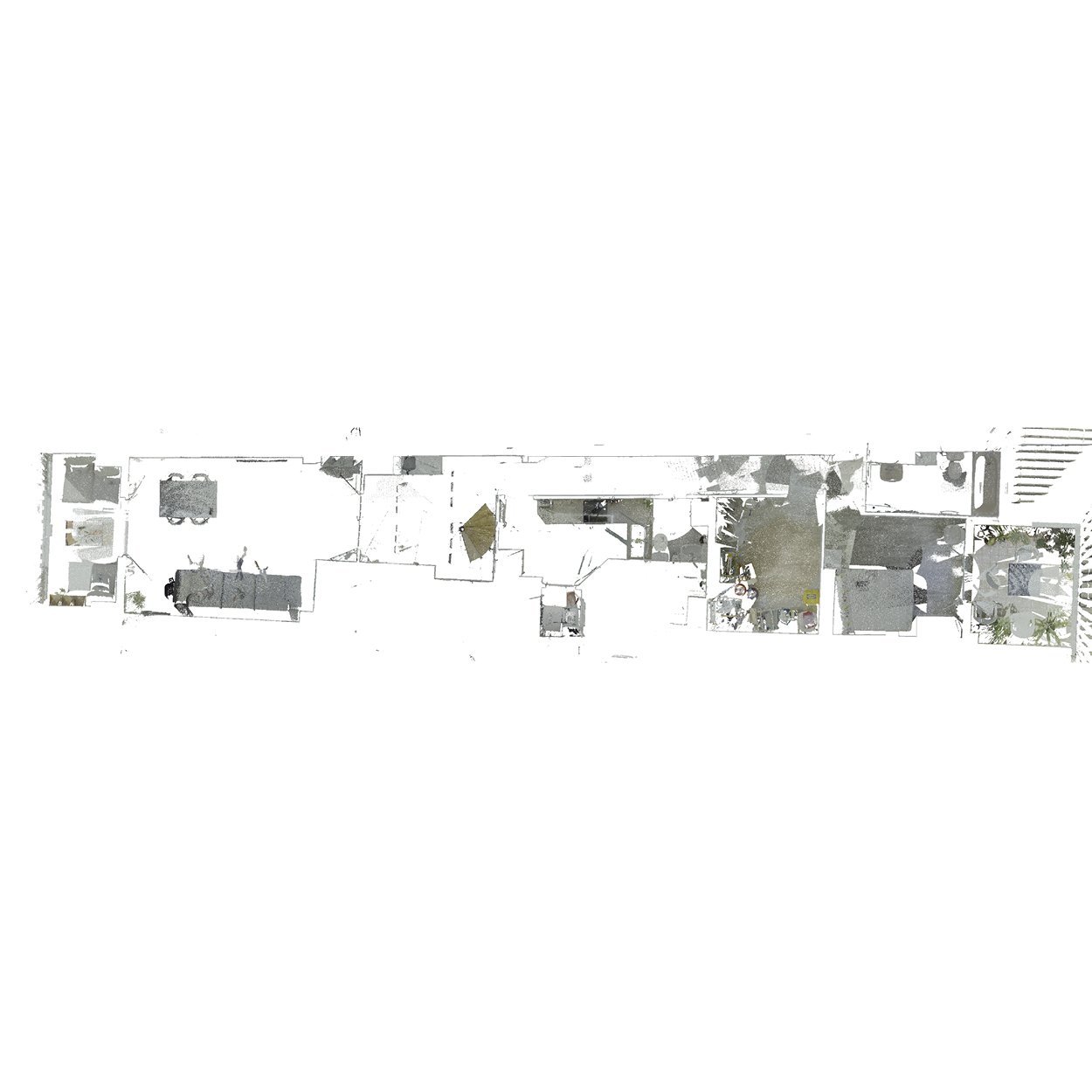

Planta baja

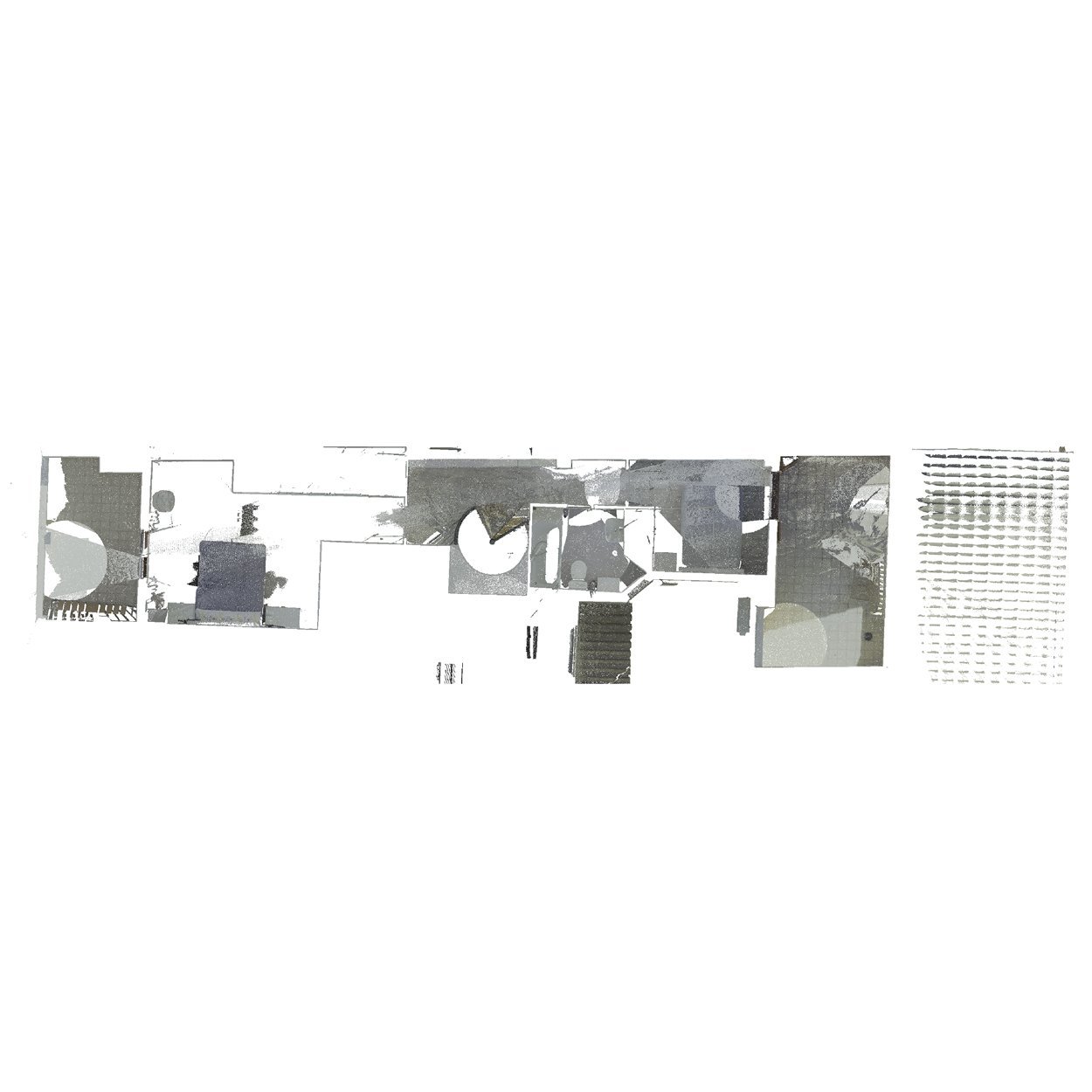

Planta alta

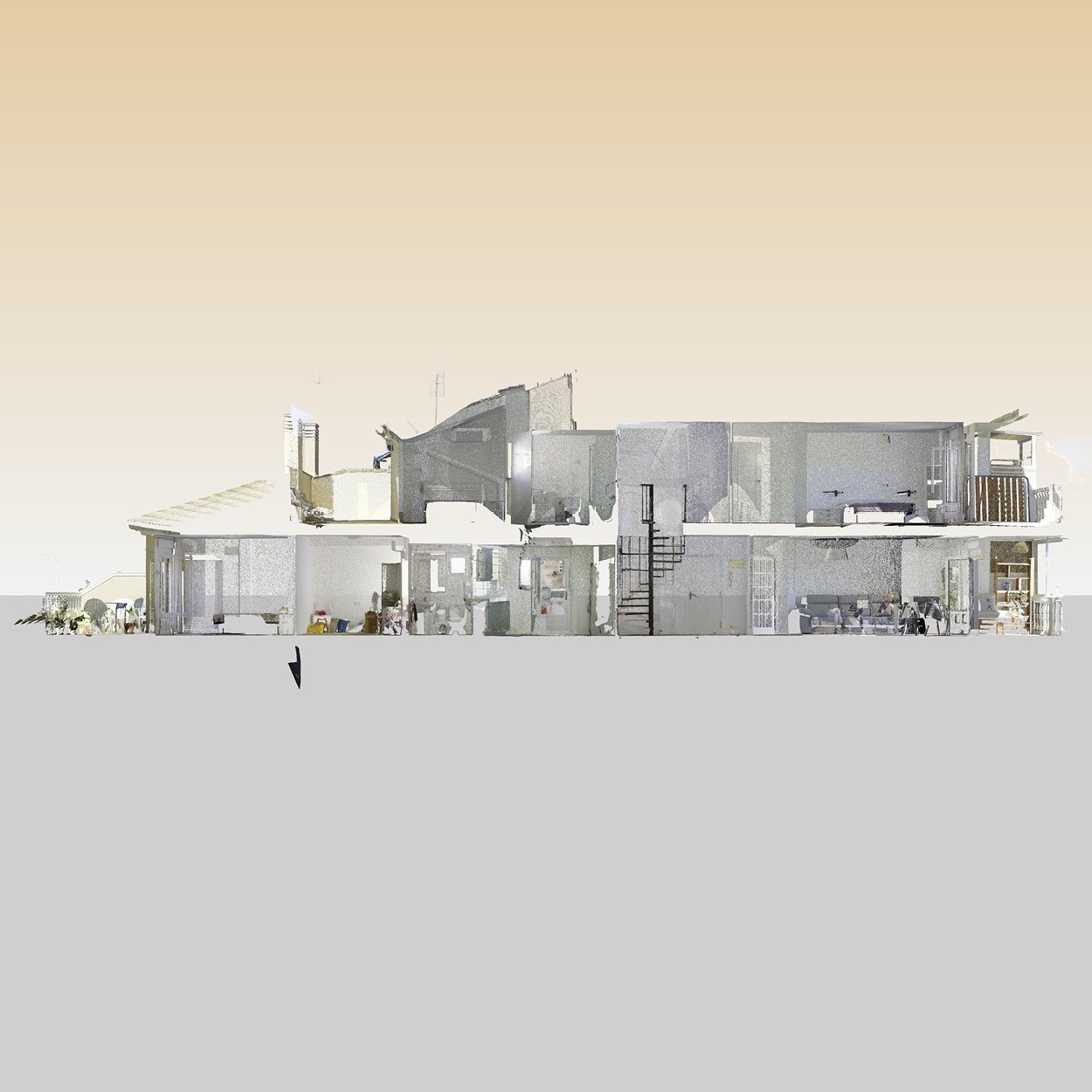

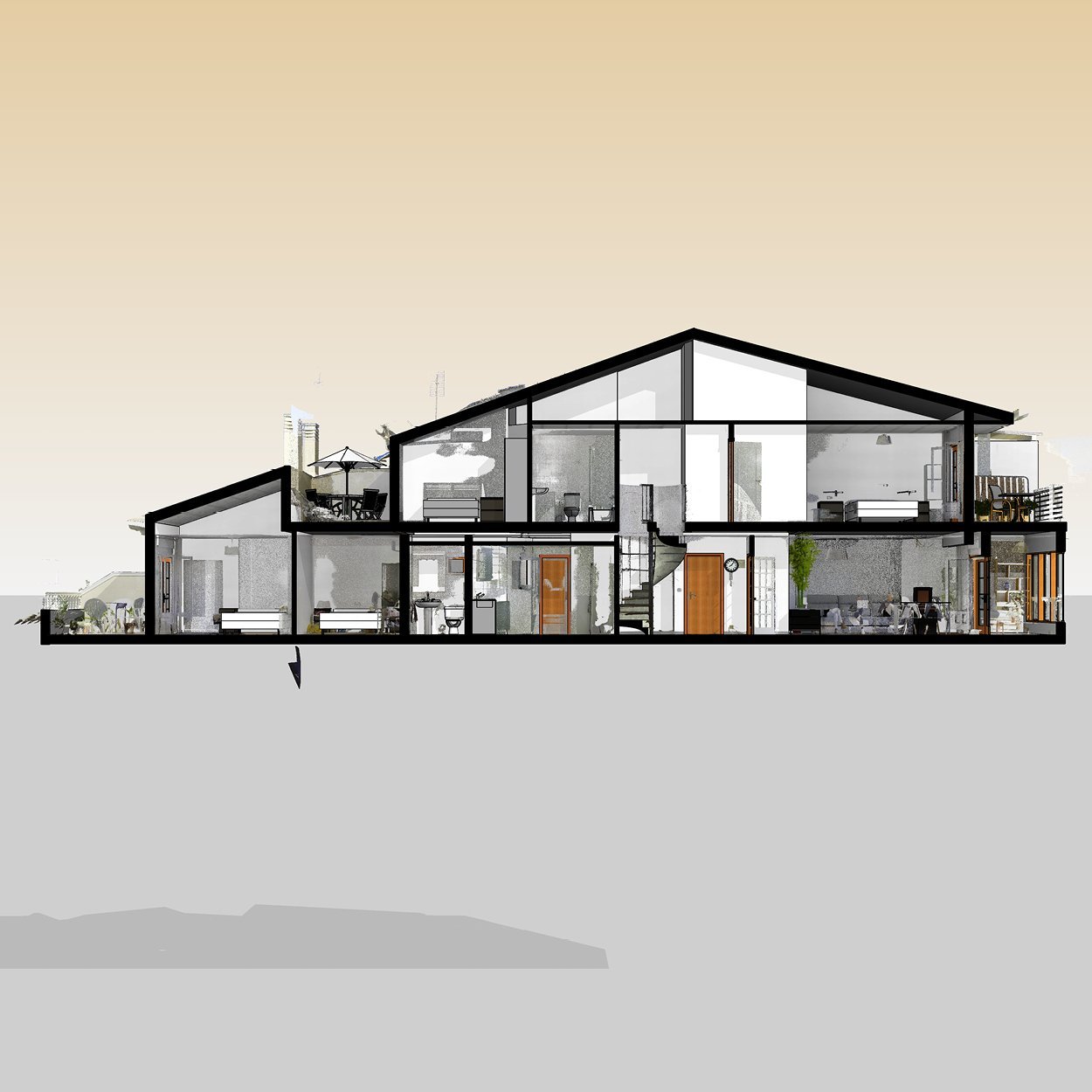

Sección longitudinal

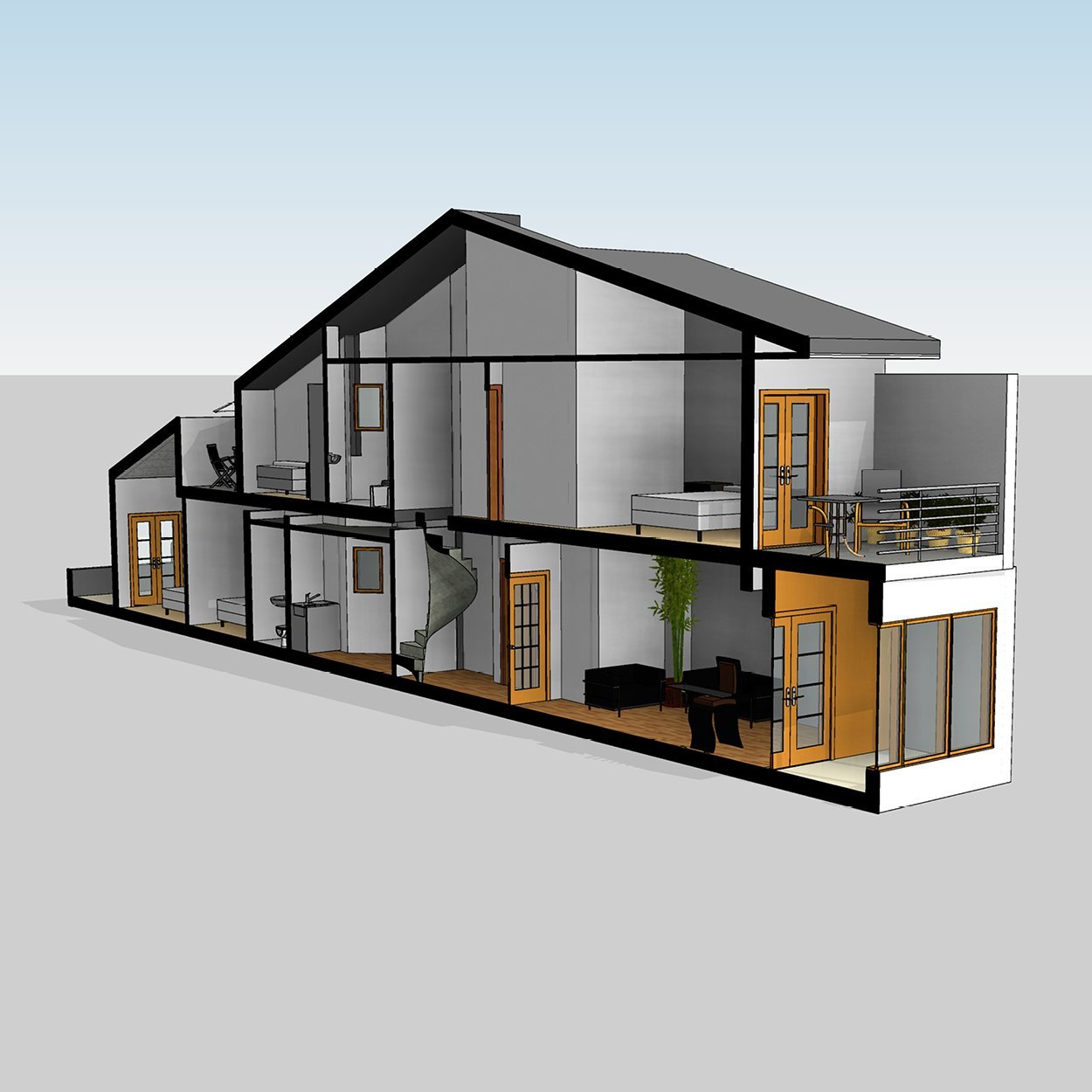

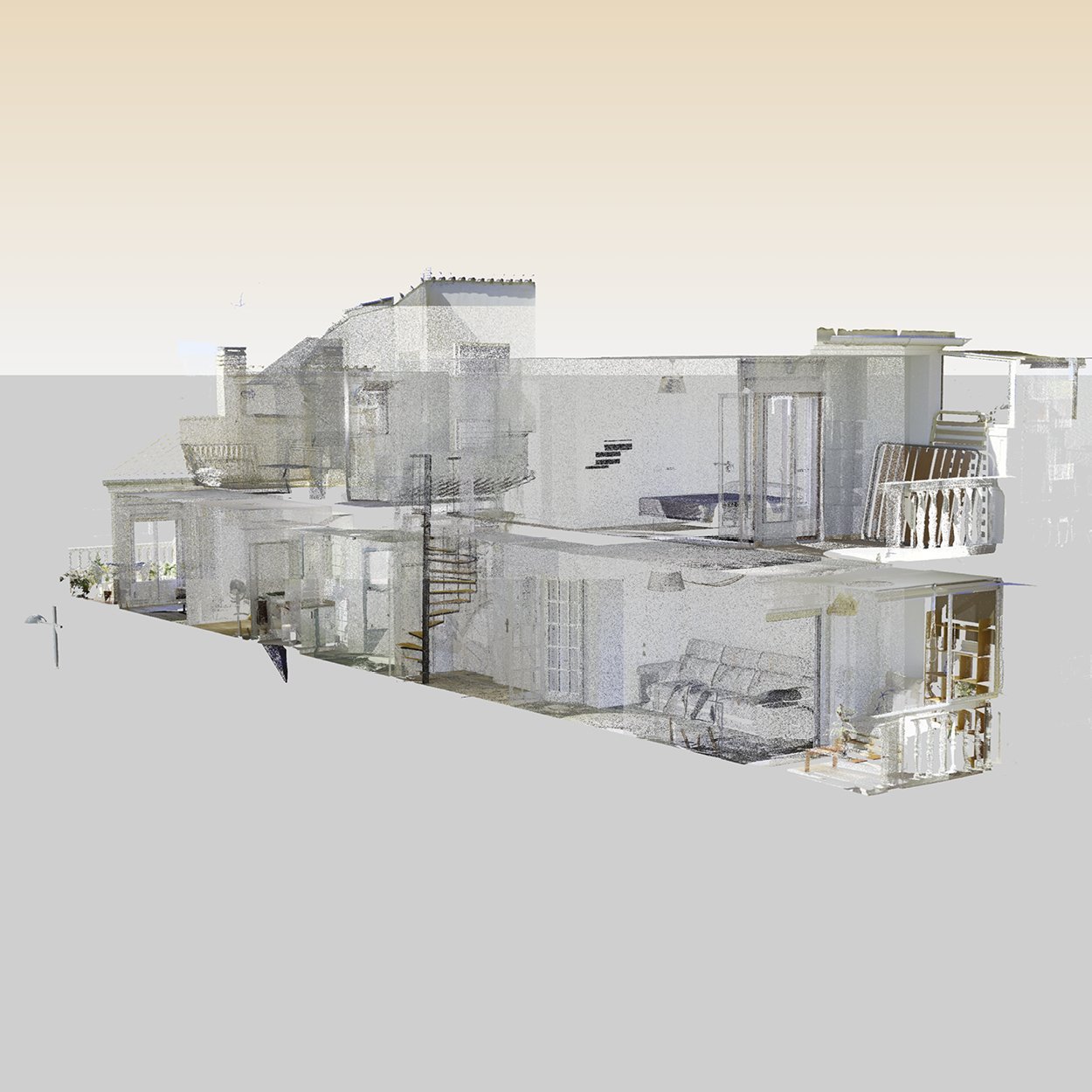

Sección axonométrica
